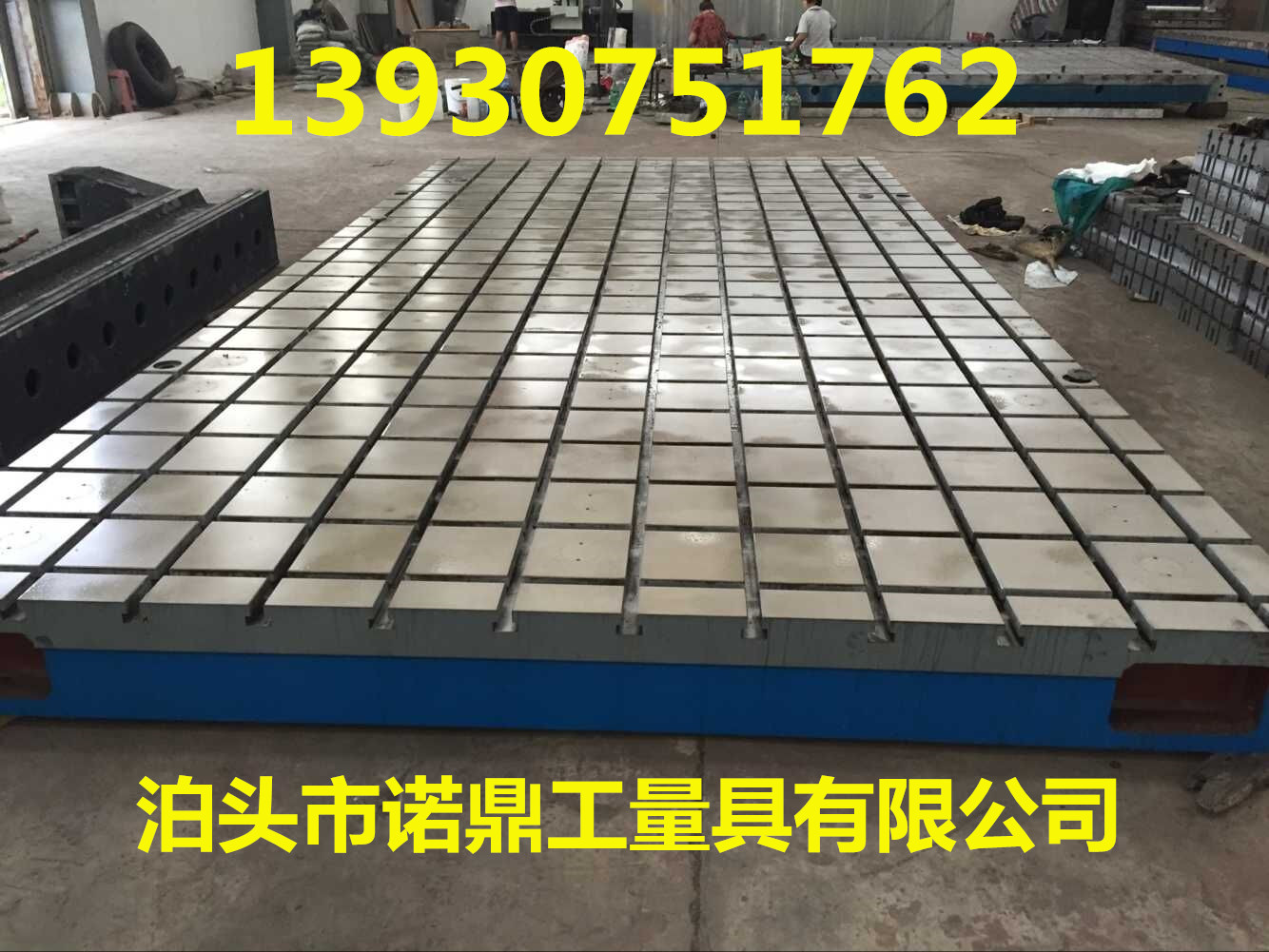

相信有很多做加工的朋友都見過橫豎鑄鐵T型槽平臺，有些人還做過。但是我們接下來分享的這個T型槽，也蠻簡單的。因為做批量，考慮到加工效率，一次性T多個T型槽，節約成本和時間，我們會定制一種非標T型刀，這種刀具是根據你所加工的T型槽參數定制的特殊刀具：

  下面就讓我們一起來欣賞吧：

  T型槽徑向寬度5mm，高度2mm，共6個槽，T型槽平臺，每個槽與槽的間隙2mm.這個程序好做，主要就是定制好刀具。

  先我們把刀具定制好：

  T型刀的直徑25mm,頸部直徑12，長度2mm,再進入刀柄設置，刀柄直徑25mm,刀柄長度2mm，入夾持器設置，需要添加多個夾持器：

  T型槽平臺：夾持器1下直徑12mm，長度2MM,上直徑12mm。夾持器2下直徑25mm，長度2MM,上直徑25mm。

  后面依次類推，想要多幾個刀片，就多添加幾個夾持器。(注：此做法，只是讓刀具直觀的在程序中顯示出來。如果比較懂的話，就不需要這樣設置)具體請看下圖：

  接下來我們就做程序：

  我們采用“平面銑” ，走線方式，邊界只需要選一根部的內側邊界線，底面選擇下面的T型槽底面，用輪廓加工方式，步距用恒定的，每刀往內測進刀0.5，下面多附加幾刀就行了(具體附加多少刀?根據T型槽的徑向寬度和內測進刀而定)

在CNC加工中心上進行T型槽加工相對于普通銑床，可能成本大，加工效率不高，且容易造成T型刀折斷，因為程序控制CNC機器是沒有手感的，你懂的啊。但是CNC加工中心加工出來的T型槽位置準確，精度光滑度很好，而且很減少了裝夾次數和搬運次數，因此T型槽加工在CNC加工當中被廣泛使用。

  鑄鐵T型槽平臺：T型刀的材質分為高速鋼和合金，合金比高速鋼耐磨耐高溫，當然價格也是比高速鋼貴的，你懂的啊。

加工材料45號鋼，以每刀吃0.2mm為例，合金T型刀的轉數一般給1000，進給400，高速鋼600，進給250，這些參數僅供參考，因為影響的因素很多，也可以問問模具車間的師傅，或者是問問廠家參考一下.

  UG NX加工設置參數：適合用2D加工

  1.切削模式選擇輪廓

  2.步距選擇恒定

  3.附加刀路等于T槽深度除以每刀吃刀深度

  4.主軸轉速1000，進給率400，進刀和退刀跟進給一樣的速度

  5.進刀和退刀長度等于刀具直徑60%
